?LS1046A多核處理器
發布時間:2024-12-12 17:30:24 瀏覽:667

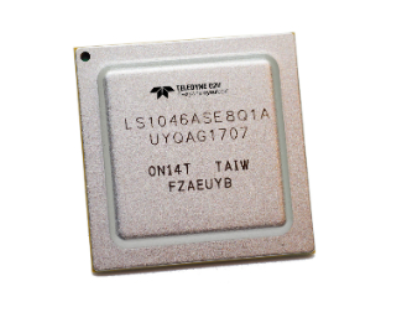

LS1046A是種經濟高效率、環保節能且高度集成的片上系統(SoC)設計,可擴展性Teledyne e2v QorIQ通訊處理器效用性能系列的范圍。LS1046A選用高效節能64位Arm?Cortex?-A72內核,具備ECC保護的L1和L2緩存數據,具備穩定性可靠,頻率范圍高至1.8 GHz。
LS1046A和LS1026A處理器特別適合一系列嵌入式開發,如企業級路由器和網絡交換機、線卡控制器、數據連接存儲、安全防護設備、虛擬客戶駐地設備(vCPE)、服務供應商網關和單板計算機。
特征
?LS1046A有四個關鍵,LS1026A有兩個核心
?四個32位/64位Arm?Cortex?-v8 A72 CPU
–排序為共享四個關鍵的單個集群式
一個2 MB的二級緩存
–頻率范圍高至1.8 GHz
–具備32 KB L1數據緩存的單線程內核及其48KB L1指令緩存數據
?分層互連結構
–頻率范圍高至700 MHz
?一個32位/64位DDR4 SDRAM內存控制器兼容ECC和交織
–高至2.1 GT/s
?數據路線加速框架(DPAA)
結合以下性能的加速:
–數據幀解析、分類和分布(FMan)
–適用于調整、數據幀的隊列管理排序和堵塞管理(QMan)
–適用于緩沖區配置的硬件緩沖區管理和去配置(BMan)
–加密加速(SEC)
IEEE 1588?兼容
?兩個RGMII接口
?八條SerDes通道適用于高速度外部設備
接口
–3個PCI Express 3.0控制器
–一個串行ATA(SATA 6 Gbit/s)控制器
–最多2個XFI(10 GbE)接口
–最多五個兼容1000 Mbps的SGMII接口
–最多3個兼容2500 Mbps的SGMII接口
–最多一個QSGMII接口
–兼容10GBase KR
–兼容1000Base-KX
附加外圍接口
–一個四串行外圍接口
(QSPI)控制器
–一個串行外圍接口(SPI)控制器
–兼容集成化閃存控制器(IFC)
NAND和NOR閃存
–3個髙速USB 3.0控制器
集成化PHY
–一個增強型安全性數字主機
兼容SD 3.0、eMMC 4.4、,
eMMC 4.5
–四個I2C控制器
–2個滿足16550標準的DUART和六個低能耗UART(LPUART)
–通用型IO(GPIO),8個Flextimer
–一個隊列直接內存瀏覽
控制器(qDMA)
–一個增強的直接內存瀏覽
控制器(eDMA)
–全局性可編程中斷控制器(GIC)
–熱監測模塊(TMU)
?780 FC-PBGA封裝,23mmx23mm
