ADRF5132單級雙擲反射開關

發布時間：2024-12-17 11:36:58     瀏覽：696

ADRF5132是款高功率、反射性、0.7 GHz至5.0 GHz、硅、單極、雙擲（SPDT）反射開關，使用無導線表面貼裝封裝形式。該交換機特別適合高功率和蜂窩狀基礎設施建設應用，如長時間演進（LTE）基站設備。ADRF5132具備35 dBm LTE的高功率處理效率（在105°C下的均值典型值），2.7 GHz下0.6 dB的低插入損耗，65 dBm的輸入三階截距（典型值）和42.5 dBm的0.1 dB壓縮（P0.1dB）。

ADRF5132板上電源電路在5V的單一正電源電壓和1.1mA的典型電源電流下運行，使ADRF5132成為基于pin二極管的開關的理想化替代品。

ADRF5132選用滿足RoHS標準的緊湊型16管腳3 mm×3 mmLFCSP封裝形式。


特征

反射性，50?設計

低插入損耗：2.7 GHz時典型為0.6 dB

TCASE=105°C時的高功率解決

長時間（>10年運行）

最大功率：43 dBm

CW功率：38 dBm

LTE峰值功率（8 dB標準桿數）：35 dBm

單事件（<10秒操作）

LTE峰值功率（8 dB標準桿數）：41 dBm

高線性度

P0.1dB:42.5 dBm典型值

IP3:2.0 GHz至4.0 GHz時的典型值為65 dBm

ESD額定值

HBM:2 kV，2級

CDM：1.25 kV

單正電源：5V

正向控制，兼容CMOS/TTL

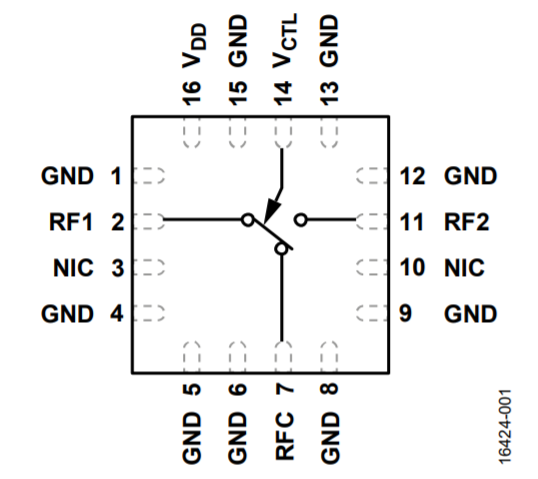

16管腳，3mm×3mm LFCSP封裝形式

應用

蜂窩狀/4G基礎設施建設

無線網絡基礎設施建設

軍事和高可靠性應用

測試儀器

Pin二極管替換
