?T0727J5012AHF超低剖面0805阻抗變壓器50?至12.5?

發布時間：2025-07-18 16:27:21 瀏覽：11

T0727J5012AHF是款低成本、低剖面的亞微型阻抗互感器，選用簡單易用的表面貼裝封裝。尺寸為 2.0 mm × 1.25 mm，超低剖面設計，減少 PCB 空間，適用于高密度集成。憑借更小的占用面積，該單個組件替代傳統的離散組件匹配網絡，適用于整體LTE通信頻段700 MHz–2700 MHz。T0727J5012AHF具有高性能、卓越的一致性和安全可靠性。T0727J5012AHF有帶式和卷筒式兩種，是獲取和存放大批量制造的理想選擇。

性能參數

頻率范圍：700 MHz– 2.7 GHz

阻抗比：50 Ω→ 12.5 Ω

插入損耗：0.1 dB @ 25 °C；0.2 dB @ +85 °C

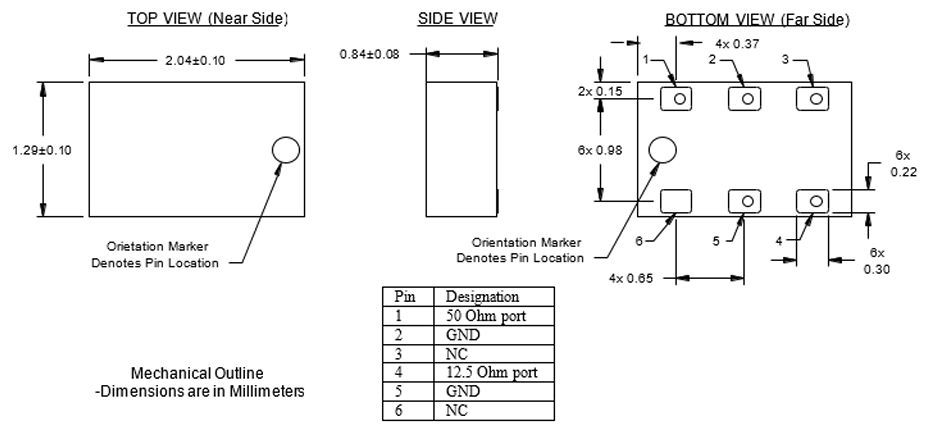

高度：0.84 mm

封裝：0805（2012 Metric），卷帶（EIA-481-D）

T0727J5012AHF超低剖面0805阻抗變壓器50?至12.5?

特征

?低插入損耗

?非常適合LTE應用需求設計

?可表面安裝

?磁帶和卷軸

?非導電表面層

?滿足RoHS標準

?無鹵素

應用優勢

?低成本、高統一性，適用于大批量移動設備、CPE、蜂窩通信等 LTE/5G 終端。

?兼容并聯拓展：4 只并聯可將 12.5 Ω深化降至 3 Ω，再串聯 1 只就能實現50 Ω→3 Ω轉換，用作高功率 PA 或天線匹配。

?全端口內部 DC 共地，有利于加偏置；僅需外接串/并電容就能優化回波損耗。

應用領域

無線通訊：5G 基站、Wi-Fi 設備、射頻前端模塊。

平衡信號處理：差分放大器、混頻器、濾波器等電路的阻抗匹配。

高頻電路設計：需要微型化、高性能變壓器的場景。

深圳市立維創展科技是Anaren品牌的經銷商，主要提供貼片混合耦合器、巴倫變壓器、延遲線、定向耦合器、Doherty合路器、功分器、微蜂窩型耦合器、 RF Crossovers產品，產品原裝庫存，極具價格優勢，歡迎咨詢。
