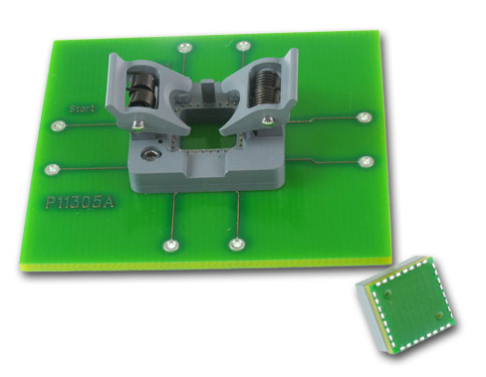

開頂式生產插座的另一個示例使用沖壓彈簧銷，其耐用性為 500K 次循環。QFN 模塊中間有光 IC，在測試過程中需要通過光源激活。這個 socket 非常適合自動測試，因為處理程序會按壓兩側來打開它。IC 落入插座腔內。當處理程序釋放兩個側手柄上的壓力時，IC 被壓縮到彈簧銷上，從而連接到目標系統進行測試。
一、Open Top QFN插槽的核心特性
頂部開口設計允許芯片直接放置或通過自動化設備（如取放機）快速裝載，無需額外操作空間，適配攝像頭模塊的小型化需求。
便于視覺檢測或調試時直接觀察芯片狀態，提升生產效率。
適配QFN封裝的底部導電焊盤和外圍引腳，確保電氣連接穩定。
支持QFN芯片的無引腳貼裝特性，避免傳統封裝因引腳彎曲導致的接觸不良問題。
采用雙頭探針或彈性接觸結構，確保芯片焊盤與插槽的可靠連接，接觸電阻低（如<100mΩ），減少信號衰減。
探針材質（如鈹銅鍍金）提升耐磨性與導電性，延長插槽壽命。
工作溫度范圍寬（如-55℃~175℃），適應工業級攝像頭模塊的極端環境需求。
機械壽命長（如100,000次以上），滿足批量生產中的高頻次插拔要求。
二、在攝像頭模塊中的應用優勢
Open Top結構與自動化設備兼容，減少人工干預，提升攝像頭模塊生產線的測試效率。
快速裝載特性縮短單模塊測試時間，降低制造成本。
低接觸電阻與穩定的電氣連接確保攝像頭模塊（如CMOS傳感器）的高清圖像傳輸質量，避免信號干擾或丟失。
適配高速數據接口（如MIPI），滿足高分辨率攝像頭的帶寬需求。
QFN封裝的小型化特性與Open Top插槽的緊湊設計結合，節省PCB空間，適配輕薄型攝像頭模塊（如智能手機、無人機）。
減少模塊厚度，利于設備整體小型化。
QFN封裝的底部散熱焊盤通過插槽直接接觸PCB，提升攝像頭模塊的散熱效率，降低高溫導致的性能衰減風險。
插槽材質（如鋁合金外殼）輔助散熱，延長模塊壽命。
三、選型與使用建議
確認攝像頭模塊的QFN芯片尺寸（如引腳間距、焊盤布局），選擇對應規格的插槽（如QFN40-0.35對應0.35mm引腳間距）。
關注插槽的引腳數與芯片引腳數是否一致。
若生產線采用自動化測試，優先選擇支持真空吸附或機械臂取放的Open Top插槽，減少人工誤差。
確認插槽的定位精度（如±0.05mm）是否滿足設備要求。
根據攝像頭模塊的工作環境（如高溫、高濕）選擇插槽的防護等級（如IP67）。
評估插槽的機械壽命是否覆蓋生產周期內的插拔次數。
