?A2CP12029 COUGARPAK?放大器6.0至12.0 GHz

發布時間:2025-05-09 16:34:38     瀏覽:219

A2CP12029 COUGARPAK? 放大器是由 Teledyne 防務電子精心打造的一款射頻與微波寬帶中功率放大器。它憑借出色的性能表現以及緊湊精巧的設計,在衛星通訊、機載雷達和寬帶通信等多個關鍵領域脫穎而出,成為理想的解決方案。

性能參數

工作頻率范圍:6.0 GHz12.0 GHz

增益:最小增益為20 dB,典型增益為23 dB

增益平整度:±1.6 dB

相位噪聲:最高為4 dB

輸入駐波比(VSWR):最高為2

最大輸出功率:在1dB壓縮點處,不同頻段有著不同的輸出功率值。

反向隔離:45 dB

操作溫度:-55°C85°C

特性阻抗:50 Ω。

構造:同軸(COAXIAL

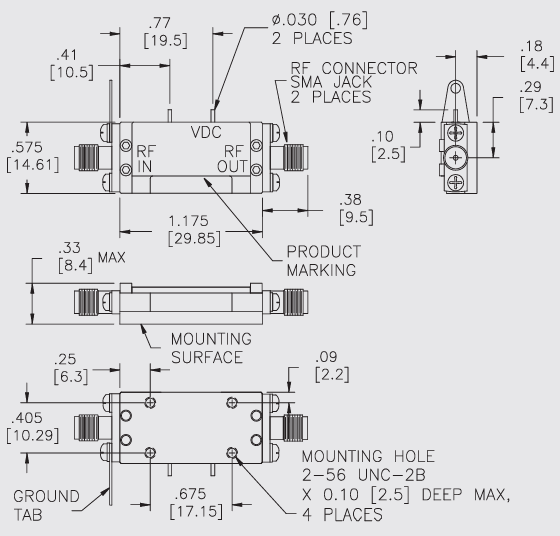

A2CP12029

性能優勢顯著

高頻穩定性能卓越:在 6 - 12 GHz 的頻段范圍內,A2CP12029 展現出了遠超傳統放大器的相位噪聲與波幅穩定性能。這一特性使其成為相控陣雷達等對相位極為敏感系統的理想之選,能夠有效保障系統在復雜電磁環境下的精準運行,大大提升了系統的可靠性和穩定性。

微型化設計獨具匠心:采用先進的 COUGARPAK? 封裝技術,A2CP12029 成功實現了體積的大幅縮減,相比傳統設計縮小幅度超過 50%。這一創新設計不僅極大地便利了系統集成,還顯著減輕了設備的重量,部分型號重量可控制在 ≤10 克。這種輕量化的特性使其在無人機以及各類便攜式設備中具有廣泛的應用前景,能夠滿足這些設備對空間和重量的嚴苛要求。

高可靠性經得起考驗A2CP12029 經過了 MIL - STD - 883H 等嚴格的軍用裝備測試標準,具備在極端環境下穩定運行的能力。它能夠在 -55°C +125°C 的寬溫度范圍內正常工作,且使用壽命長達 ≥10 萬小時。這種卓越的可靠性確保了設備在各種復雜惡劣的環境條件下都能持續穩定地發揮性能,為用戶提供了可靠的技術保障。

應用領域

衛星通訊:主要用于低軌道衛星(LEO)和地球同步軌道衛星(GEO)的上下行鏈路,兼容C波段拓展和X波段全波段需求。

機載雷達:在軍工用和民用雷達中,兼容高分辨率成像和高效頻率振蕩,滿足電子對抗情況下的可靠性能。

測試測量設備:作為矢量網絡分析儀和信號發生器的前端放大器,可拓展測試設備的高動態范圍。

深圳市立維創展科技是Teledyne防務電子的經銷商,提供Teledyne防務電子產品涵蓋LDMOSGaNGaAsInPTeledyne防務電子產品支持寬頻帶、窄帶、脈沖放大器,優勢渠道提供Teledyne防務電子訂貨,歡迎咨詢。



Frequency (Min.)

5.0-12.0 GHz

6.0-12.0 GHz

6.0-12.0 GHz

Small Signal Gain (Min.)

23.0dB

20.5 dB

20.0 dB

Gain Flatness (Max.)

±0.8 dB

±1.6 dB

±1.6 dB

Noise Figure (Max.)

4.0dB

4.5 dB

5.0 dB

SWR (Max.) Input/Output

1.8:1

2.0:1

2.0:1

Power Output (Min.) @ 1dB comp.

+27.5 dBm

+26.5 dBm

+26.0 dBm

Reverse Isolation

35.0 dB

DC Current (Max.)

335 mA

342 mA

350 mA
