?ADRF5250單極五擲(SP5T)非反射開關ADI
發布時間:2025-01-20 15:45:33 瀏覽:657

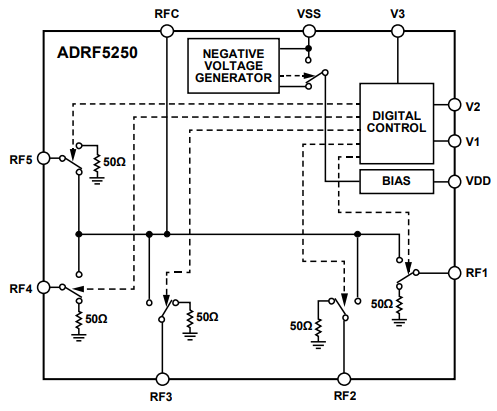

ADRF5250是ADI采用硅工藝技術的通用型單極五擲(SP5T)非反射開關。ADRF5250采用4 mm×4 mm、24印刷電路板芯片級封裝(LFCSP),能夠在100 MHz至6 GHz范圍內提供高隔離和低插入損耗。
ADRF5250包括一個負電壓檢測器,當VSS管腳接地時,能夠在增加到VDD管腳的3.3V至5V的單個正電源電壓下工作。當向VSS管腳增加-3.3 V的外部負電源電壓時,能夠禁止使用負電壓檢測器。ADRF5250提供1.8V邏輯性兼容的3針控制接口。
特征
非反射50Ω設計
低插入損耗:4 GHz時為1.5 dB
高隔離度:4 GHz時為50 dB
高輸入線性度
0.1 dB壓縮(P0.1dB):典型值為34 dBm
三階截距(IP3):典型值為57 dBm
85°C下的高功率處理
通過線路為33 dBm
27 dBm端接線路
ESD等級
3.5 kV HBM,2級
單電源或雙電源操作
可選內部負電壓檢測器(NVG)
1.8V邏輯性兼容控制
4mm×4mm,24導聯LFCSP
應用
蜂窩狀/4G基礎設施建設
無線網絡基礎設施建設
移動無線通信
檢測設備
深圳市立維創展科技是ADI \ Linear 的代理商,以代理分銷庫存現貨ADI \ Linear為產品優勢,可提供當日發貨服務,歡迎咨詢。
