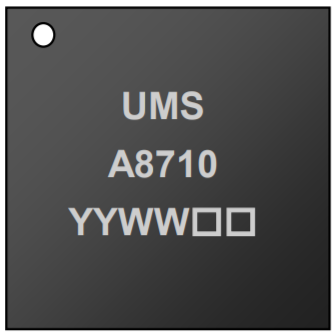

?CHA8710-QDB X波段高功率放大器

發布時間：2024-11-18 17:01:13 瀏覽：701

CHA8710-QDB是款頻率在8.5至10.5GHz之間的兩級高功率放大器，一般具備25W的飽和輸出功率和41%的功率附加效率。CHA8710-QDB專門為從國防科技到商務通信和機載雷達的普遍使用需求設計。CHA8710-QDB選用穩固的GaN-HEMT工藝技術，根據基板上的盲孔、空氣橋和電子束柵極光刻技術。

主要特征

■工作頻段：8.5-10.5GHz

■高輸出功率：25W

■高PAE：41%

■線性增益值：29.5dB

■直流電偏置電壓：Vd=30V@Idq=0.75A

■ 46 Leads QFN 7x7

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。

AMPLIFIER – HPA

Reference		RF Bandwidth (GHz)		Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
Reference		min	max	Gain (dB)	IP3 (dBm)	P-1dB OUT (dBm)	Sat. Output Power (dBm)	PAE (%)	Bias (mA)	Case	Bias (V)
CHA8710-QDB	8.5		10.5	29.5	-	-	44	41 @ Psat	750	QFN	30
