AD8139低噪聲軌到軌差分ADC驅動器

發布時間：2024-09-09 09:31:04 瀏覽：6505

AD8139低噪聲軌到軌差分ADC驅動器

　　AD8139是一款專為高性能應用設計的低噪聲軌到軌差分放大器，特別適用于驅動最高18位分辨率的模數轉換器(ADC)。以下是對AD8139的詳細介紹：

　　主要特性

　　1. 完全差分設計：

　　AD8139支持完全差分輸入和輸出，適用于差分信號處理和傳輸。

　　2. 低噪聲：

　　輸入電壓噪聲僅為2.25 nV/√Hz，電流噪聲為2.1 pA/√Hz，確保在高分辨率ADC應用中提供清晰的信號。

　　3. 低諧波失真：

　　具有出色的無雜散動態范圍(SFDR)，在不同頻率下表現優異：

　　98 dBc @ 1 MHz

　　85 dBc @ 5 MHz

　　72 dBc @ 20 MHz

　　4. 高速性能：

　　3 dB帶寬高達410 MHz(增益為1時)。

　　壓擺率為800 V/μs，快速響應時間。

　　0.01%建立時間為45 ns，適用于高速信號處理。

　　5. 輸出平衡：

　　在1 MHz時輸出平衡達到69 dB，有效抑制偶數階諧波失真。

　　6. 軌到軌輸出：

　　提供軌到軌輸出能力，確保信號在電源軌之間無失真傳輸。

　　7. 可調輸出共模電壓：

　　通過內部共模反饋架構，用戶可以通過一個引腳輕松控制輸出共模電壓。

　　8. 寬電源電壓范圍：

　　支持5 V至12 V的寬電源電壓范圍，適用于多種應用環境。

　　9. 低失調和輸入失調電流：

　　低失調電壓為±0.5 mV(最大值)，輸入失調電流為0.5 μA(最大值)，確保精確的信號放大。

　　10. 多種封裝選項：

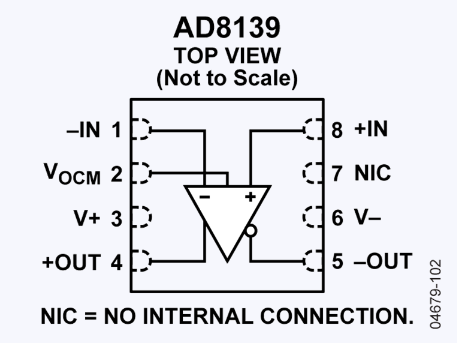

　　提供8引腳SOIC封裝和3 mm x 3 mm LFCSP封裝，適應不同的應用需求。

　　應用領域

　　AD8139廣泛應用于以下領域：

　　最高18位分辨率的ADC驅動器

　　單端至差分轉換器

　　差分濾波器

　　電平轉換器

　　差分PCB驅動器

　　差分電纜驅動器

型號：

Model1	Temperature Range	Package Description	Package Option	Branding
AD8139ARDZ	-40℃to+125℃	8-Lead Small Outline Package with Exposed Pad [SOIC N EP]	RD-8-1
AD8139ARDZ-REEL	-40℃to+125℃	8-Lead Small Outline Package with Exposed Pad [SOIC N EP]	RD-8-1
AD8139ARDZ-REEL7	-40℃to+125℃	8-Lead Small Outline Package with Exposed Pad [SOIC N EP]	RD-8-1
AD8139ACPZ-R2	-40℃to+125℃	8-Lead Lead Frame Chip Scale Package [LFCSP	CP-8-13	HEB#
AD8139ACPZ-REEL	-40℃to+125℃	8-Lead Lead Frame Chip Scale Package [LFCSP	CP-8-13	HEB#
AD8139ACPZ-REEL7	-40℃to+125℃	8-Lead Lead Frame Chip Scale Package [LFCSP	CP-8-13	HEB#
AD8139ACP-EBZ		Evaluation Board
