AD9740ARU TxDAC數模轉換器ADI

發布時間：2024-08-13 08:50:52 瀏覽：5759

　　AD9740ARU是ADI公司生產的一款高性能、低功耗的10位分辨率寬帶數模轉換器(DAC)，屬于TxDAC系列產品。該系列產品包括8、10、12、14位分辨率的DAC，這些DAC都是引腳兼容的，專門為通信系統的發射信號路徑優化設計。

AD9740ARU TxDAC數模轉換器ADI

　　AD9740ARU的主要特點和性能指標包括：

　　分辨率：10位

　　更新速率：最高可達210 MSPS(每秒百萬次采樣)

　　功耗：在3.3V電源下，功耗為135 mW，通過降低滿量程電流輸出，功耗可以進一步降至60 mW，省電模式下待機功耗約為15 mW。

　　動態性能：具有出色的無雜散動態范圍性能，SNR(信噪比)在5 MHz輸出和125 MSPS時為65 dB。

　　數據輸入格式：支持二進制補碼或標準二進制數據編碼方式。

　　輸出類型：差分電流輸出，范圍從2 mA到20 mA。

　　基準電壓源：內置1.2 V溫度補償帶隙基準電壓源。

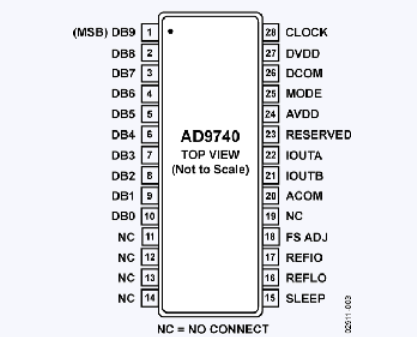

　　封裝：提供28引腳SOIC、28引腳TSSOP和32引腳LFCSP封裝選項。

　　數字接口：兼容CMOS邏輯系列。

　　應用：適用于寬帶通信傳輸通道、直接IF(中頻)、基站、無線本地環路、數字無線電鏈路、直接數字頻率合成器(DDS)和儀器儀表等領域。

型號：

Model	Temperature Range	Package Description	Package Option
AD9740AR	-40℃to+85℃	28-Lead Wide Body SOIC	RW-28
AD9740ARRL	-40℃to+85℃	28-Lead Wide Body SOIC	RW-28
AD9740ARZ	-40℃to+85℃	28-Lead Wide Body SOIC	RW-28
AD9740ARZRL1	-40℃to+85℃	28-Lead Wide BodySOIC	RW-28
AD9740ARU	-40℃to+85℃	28-LeadT55OP	RU-28
AD9740ARURL7	-40℃ to+85℃	28-LeadT55OP	RU-28
AD9740ARUZ	-40℃to+85℃	28-LeadT55OP	RU-28
AD9740ARUZRL7	-40℃to+85℃	28-LeadT55OP	RU-28
AD9740ACP	-40℃to+85℃	32-Lead LFCSP	CP-32-2
AD9740ACPRL7	-40℃to+85℃	32-Lead LFCSP_VQ	CP-32-2
AD9740ACPZ	-40℃to+85℃	32-Lead LFCSP_VQ	CP-32-2
AD9740ACPZRL7	-40℃to+85℃	32-Lead LFCSP_VQ	CP-32-2
AD9740-EB		Evaluation Board (SOIC)
AD9740ACP-PCB		Evaluation Board (LFCSP)

　　AD9740ARU的設計考慮了便攜式和低功耗應用的需求，同時提供了良好的交流和直流性能。其分段電流源架構和專有開關技術有助于減小雜散分量并增強動態性能。此外，它還集成了邊沿觸發式輸入鎖存器，提供了一個完整的單芯片DAC解決方案。
