EUVIS 5-GSPS DAC FMC 模塊 - FMC1657

發布時間：2022-08-23 16:50:31     瀏覽：6523

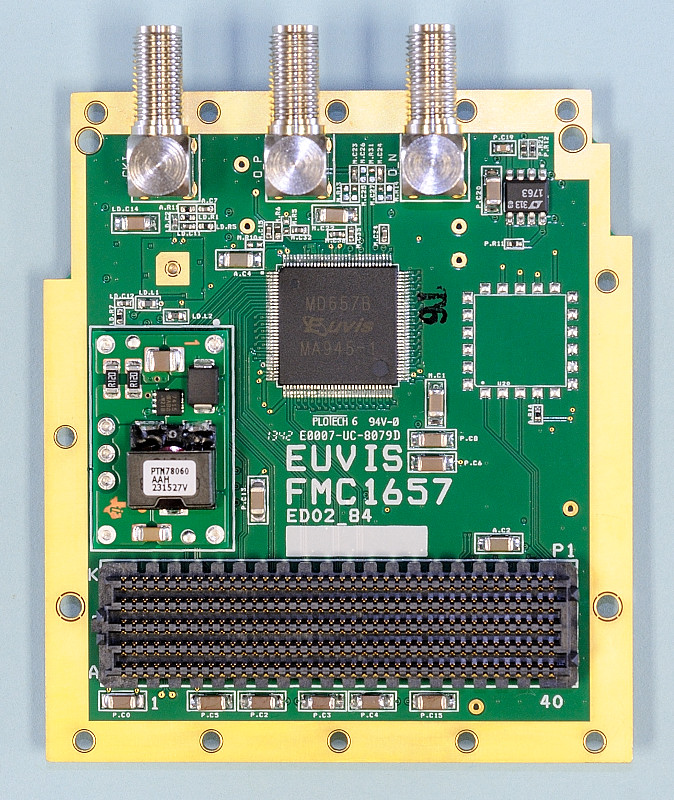

EUVIS FMC1657模塊是種高速度單通道FMC前端應用特別適合的控制模塊。FMC1657可形成采樣率高至5GSPS的CW波型。FMC1657模塊配置EUVIS MD657數模轉換器(DAC)。在5GSPS時，FMC1657提供帶寬從DC到2.5GHz模擬輸出(奈奎斯特帶寬)。當DAC以5GSPS總復用比為4:1，所需要的數字數據速率為1.25Gb/s。48對LVDS根據數字數據FMC連接器，高引腳數(HPC)連接器饋送。DAC選取采樣窗(SEL)可且能通過復位信號FMC單獨操控連接器。FMC為了釋放對高功率時鐘源的需求，1657包含2個時鐘緩沖器。時鐘緩沖器幅度和pwm占空比能通過I2C編程接口。


特征

12位DAC

采樣率范疇：1~5GSPS

具備可調式增益值和pwm占空比的板載時鐘緩沖器

+12V和+3.3V電源由載卡提供

滿足VITA57.1標準

應用

FMC1657模塊能夠形成具有較高采樣率的隨機模式，適用于各類前端應用，例如：

正交頻分復用(OFDM)接收器

光OFDM接收器

超寬帶接收器

線性調頻(LFM)和啁啾

調頻連續波雷達(FMCW)

電子戰

VSAT衛星通訊

測試和測量儀器

EUVIS公司位于美國加州，EUVIS設計與生產全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器產品。

EUVIS的高速DAC芯片采樣率達到10Gsps，超高性價比，完全滿足測試、航空航天、雷達、軍事等應用要求。

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。

詳情了解EUVIS請點擊：http://m.yzgnjsb.cn/brand/24.html
