EUVIS 8-GSPS DAC + 2:1 MUX 的單寬度 FMC 模塊 - FMC1662M

發布時間：2022-08-04 17:10:29     瀏覽：1999

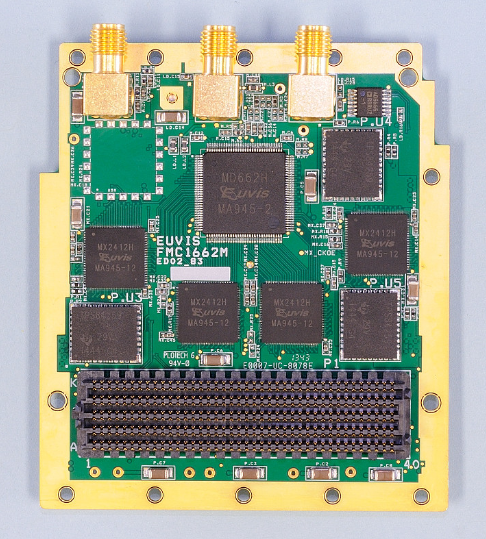

EUVIS FMC1662M高速單通道模塊FMC前端應用特別適合模塊。FMC1662M采樣頻率高至8GSPS的CW波型。FMC1662M配置模塊的模塊搭配了模塊EUVIS MD662H數模轉換器(DAC)。在8GSPS時，EUVIS FMC1662M模塊供應帶寬從DC到4GHz模擬輸出(奈奎斯特帶寬)。除去MD662H的4:1除內部多路復用器外，該模塊還包含四個2:1高速EUVIS MX2412H多路復用器能夠大幅度降低輸入數據路復用器能直接接收高級數據FPGALVDS輸出。當DAC以8GSPS總復用比為8:1，所需要的數字數據速率為1Gb/s。80對LVDS根據數字數據FMC連接器，高引腳數(HPC)連接器饋送。DAC可以通過復位信號FMC操控連接器。通過其他控制信號I2C端口操控。EUVIS FMC1662M為了能釋放對高功率時鐘源的需求，包含兩個時鐘緩沖器。根據I2C編程頁面。


特征

10位DAC+2:1MUX；

采樣頻率范圍：1~8GSPS；

具備可調節增益和pwm占空比的板載時鐘緩沖器；

+12V和+3.3V電源由載卡供應；

滿足VITA57.1標準；

應用

FMC1662M模塊能夠生成具有較高的采樣頻率的隨機模式，適用于各個前端應用，例如：

正交頻分復用(OFDM)發射機；

光OFDM發射機；

超寬帶發射機；

線性調頻(LFM)和啁啾；

調頻連續波雷達(FMCW)；

電子戰；

VSAT衛星通訊；

測試和測量儀器；

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
