Teledyne E2V高速ADC芯片EV10AS150B

發布時間：2022-02-15 17:11:54     瀏覽：1659

Teledyne E2V高速ADC芯片EV10AS150B結合了個10位2.6Gsps全雙極性模數轉換器芯片，驅動一個具備可選擇解復用比（1:2）或（1:4）的全雙極性DMUX芯片。ADC的5GHz全功率輸入帶寬準許在高中頻范圍（L_波段或S_波段）直接數字化高至1GHz的寬帶信號。

TeledyneE2V高速ADC芯片EV10AS150B 1:4解復用數字輸出與LVDS邏輯兼容，可輕易與標準規定FPGA或DSP接口。EV10AS150B的DMUX比為1:4時最高可達2.6Gsps，DMUX比為1:2時最高可達2.0Gsps（DMUX比為1:2時的速度限制關鍵取決于2×1Gsps的外界數據流交換性能和可用FPGA）。

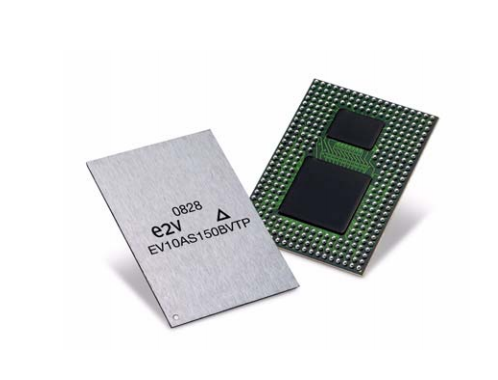

TeledyneE2V高速ADC芯片EV10AS150BADC+DMUX組合裝置封裝在25×35mm加強型球柵陣列EBGA317中。該封裝基于多層，準許設計低阻抗持續接地和電源模塊平面，及其設計50Ω控制阻抗線（100Ω差分阻抗）。該封裝具備與FR4應用領域板相似的熱膨脹系數（TCE），因此在重復熱循環中具備優質的長期安全可靠性。


特征

?ADC10位分辨率；

?高至2.6Gsps的采樣率；

?可選擇1:4或1:2解復用數字LVDS輸出；

?真正的單核架構（無需校準）；

?可根據3線串行接口進行外界交疊

–增益調節

–偏移調節

–采樣延遲調節

?滿標度模擬輸入電壓范圍500mVpp；

?100Ω差分模擬輸入和時鐘輸入；

?差分數字輸出，LVDS邏輯兼容性；

?低延遲管道延遲；

?輸出數據記錄的測試模式（BIST）；

?電源管理（休眠、睡眠模式）；

?EBGA317（加強型球柵陣列）部件；

應用領域

?直接寬帶射頻下變頻；

?寬帶網絡通信接收器；

?高速儀器設備；

?高速數據管理系統；

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。

詳情了解Teledyne E2V請點擊：http://m.yzgnjsb.cn/brand/26.html
