Teledyne E2V高速ADC芯片EV10AS152A

發布時間：2022-01-25 17:13:59     瀏覽：2272

Teledyne E2V高速ADC芯片EV10AS152A融合10位3GSPS全雙極性模數轉換器芯片，以驅動器具備可選擇解復用比（1:2）或（1:4）的全雙極性DMUX芯片。Teledyne E2V高速ADC芯片EV10AS152A的5GHz全功率輸入帶寬支持在L波段或S波段。該波段的高頻率和中頻率區域直接將超過1GHz的寬帶信號數字化。Teledyne E2V高速ADC芯片EV10AS152A1:4解復用數字輸出與LVDS邏輯兼容，而且可以高效實現與標準FPGA或DSP接口。

Teledyne E2V高速ADC芯片EV10AS152A的DMUX比為1:4時可達3GSPS，DMUX比為1:2時可達2.0GSPS（DMUX比為1:2時的速度限制主要在于2）×1。GSP和適用FPGA的外部數據流交換功能）Teledyne E2V高速ADC芯片EV10AS152A ADC+DMUX組合設備封裝在25×35mm增強球柵陣列EBGA317中。該封裝根據多層結構，支持設計低阻抗連續接地裝置和電源平面，及其50控制阻抗線（100W差分阻抗）。該封裝具備與FR4應用板一致的熱膨脹系數（TCE），因此在重復熱循環中具備優異的長期安全可靠性。

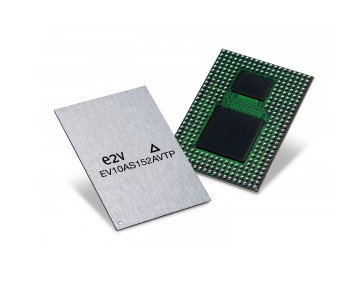

Teledyne E2V高速ADC芯片EV10AS152A

特征

?ADC10位分辨率；

?高至3Gsps的采樣率；

?可選擇1:4或1:2解復用數字LVDS輸出；

?真正的單核架構（不需要校正）；

?可通過3線串行通信進行外部交錯

–增益調節

–偏移調節

–采樣延遲調節

?滿標度模擬輸入電壓范圍500mVpp；

?100差分模擬輸入和時鐘輸入；

?差分數字輸出，LVDS邏輯兼容模式；

?低延遲管路延遲；

?輸出數據注冊的測試模式（BIST）；

?電源管理；

?EBGA317（增強型球柵陣列）部件；

應用領域

?直接的寬帶射頻下變頻；

?寬帶通信接收器；

?高速儀器設備；

?高速數據采集系統；

深圳立維創展科技是Teledyne E2V的經銷商，主要供給Teledyne E2V數模轉換器和半導體，Teledyne E2V的應用領域包括通信、自動化、發現、醫療、環保等。價格優勢，歡迎咨詢。
