EUVIS MX2412D–4 Gbps 12位2:1多路復用器

發布時間：2021-09-18 16:29:33     瀏覽：2337

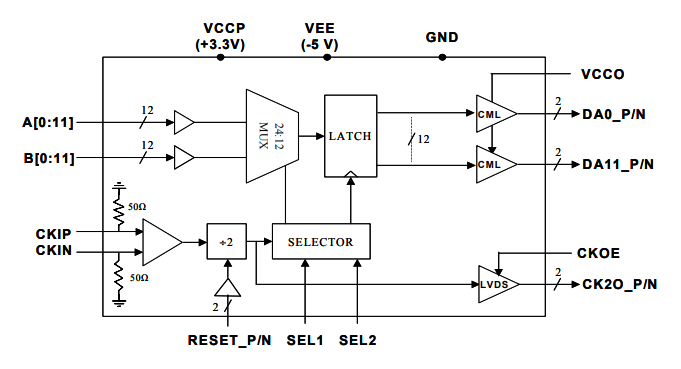

EUVIS MX2412D是一款高速12通道2:1多路復用器。24個差分對數據輸入被多路復用到12位差分數據輸出。輸出驅動器的上拉電源模塊VCCO可用作設置合適最流行的高速接口類型（如CML或LVDS）的輸出電平。EUVIS MX2412D多路復用器可在超過4GHz的時鐘頻率下工作任務。數字數據輸入為帶片上100歐姆終端設備電阻器的LVD。調節引腳SEL1/SEL2挑選最好采樣窗口，以適用48對輸入數據的各種各樣延遲。EUVIS MX2412D提供除以2的時鐘輸出CK2O_P/N和采樣相位挑選（SEL1和SEL2），以改進相對于輸入數據的采樣相位對齊。為需要同步數個MX2412D芯片輸出的應用程序提供復位功能模塊。CKOE引腳用作在不中斷內部進行操作的具體情況下啟用/禁用CK2O_P/N時鐘輸出的輸出驅動器，以方便系統應用。

EUVIS MX2412D–4 Gbps 12位2:1多路復用器

主要特征

?12位2:1（累計24:11）多路復用器，每個差分輸出位的工作速率超過4Gbps；

?致力于EUVIS >8Gsps MUXDAC（如MD622H和MD662H）所需要的額外數據多路復用而設計構思；

?每個差分LVDS輸入數據和復位對相互之間的片上100歐姆終端設備；

?12位差分對輸出，帶上拉電源模塊VCCO，以配對各種各樣高速接口類型；

?最好輸入數據采樣窗口挑選（SEL1/SEL2）；

?具備輸出驅動器啟用/禁用調節（CKOE）的互補性除以2時鐘LVDS輸出，不需要中斷芯片的內部進行操作；

?復位功能模塊，同步數個芯片應用；

?2.2W功能損耗；

?QFN封裝，帶外露襯墊，以提升接地和散熱；

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
