DS856–高速3GHz直接數字合成器

發布時間：2020-09-11 15:16:34     瀏覽：6936

DS856是一種高速直接數字合成器(DDS)，頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅值分辨率為11位。DS856第一奈奎斯特波段的正弦波可產生1.6GHz(3.2GHz時鐘頻率)。初始階段可以重置為零啟動。DS856芯片具有一對與50相連的互補輸出端子。輸出波形的頻率可由32位頻率控制位Vi[0：31]控制。DS856可接受差分時鐘輸入或單端時鐘輸入，具有50Ω的片上后端終端和用戶定義的閾值.頻率分辨率位接受LVTTL或CMOS輸入電平。只需要一臺5V的電源。

DS856主要特征

32位頻率調諧器和13位相位分辨率

具有11位分辨率的片上dac

時鐘頻率高達3.2GHz

產生高達1.6GHz的正弦波

50終端互補模擬波形輸出

最差SFDR>50 dBc

LVTTL/CMOS數字頻率字輸入

重置引腳以啟動階段0啟動狀態

用于更新頻率字和dac輸出頻率的高速選通

高速選通輸入由單片機或dsp芯片控制，實現實時啁啾。

頻率更新率高達8個時鐘周期

單-5.0V電源的功耗為3.3W

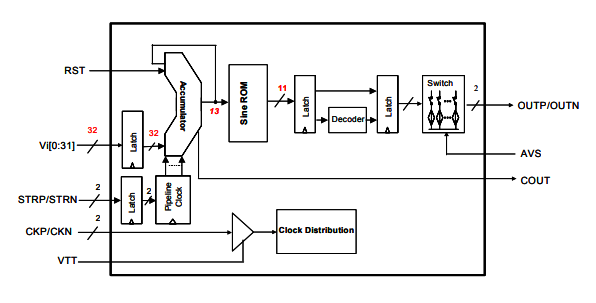

DS856–高速3GHz直接數字合成器

DS856應用領域

雷達設計和試驗

衛星通信

VSAT

電子戰

無線基站

射頻信號源產生

儀器和半導體測試儀

先進通信調制

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
