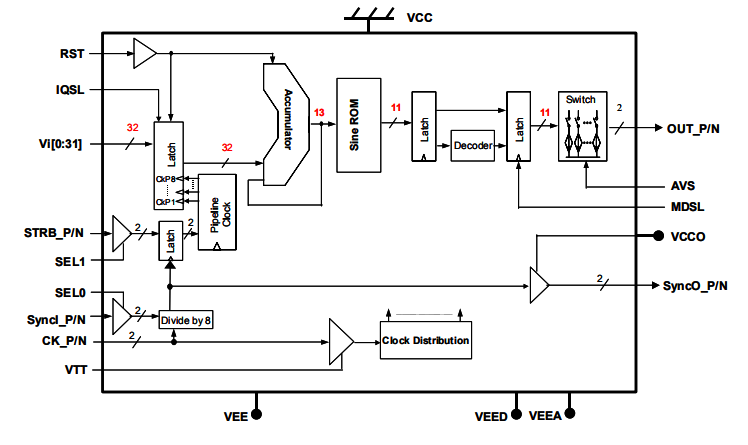

DS878是一款高速直接數字頻率合成器(DDS)，頻率調諧分辨率為32位，ROM相位分辨率為13位，DAC幅度分辨率為11位。DAC模擬輸出可在正常保持模式（用于第一奈奎斯特頻段）和回零模式（用于第一，第二和第三奈奎斯特頻段）操作之間選擇。DS878和DAC正常保持模式下，可在第一奈奎斯特頻段附近產生最高1.8 GHz的頻率（時鐘速率為3.6 GHz），或在DAC調零模式下產生最高5.4 GHz的第三奈奎斯特頻段。

DS878初始相位可以復位到零度啟動。該芯片有一對互補的模擬輸出，后端為50-∧。輸出波形的頻率可由32個頻率控制位VI[0:31]控制。DS878可接受差分時鐘輸入或單端時鐘輸入，具有50-∧片內后端端子和用戶自定義閾值。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SYNCI_P/N為多個芯片應用提供同步，啟動每個芯片準備接受頻率字輸入。

DS878內部產生的同步選通輸入除以8時鐘躍遷沿鎖存器，這些時鐘也發送到SYNCO_P/N。輸出引腳SYNCO_P/N作為參考，頻率字和頻閃輸入時序與內部同步，以8個時鐘分頻，從而正確鎖定。復位是異步的，以最大限度地降低模擬輸出有效性的時鐘延遲。

DS878主要特征

32位頻率調諧字

13位ROM相位地址解析

電影中的11位dac

時鐘頻率高達4.5GHz

模擬輸出可以在正常保持格式和零格式之間進行選擇

正弦波產生的第一個奈奎斯特帶高達2.25GHz，第三個奈奎斯特波段處于正常保持模式或6.75GHz零化模式。

在4 GHz時鐘速率下，最差的寬帶SFDR接近50 dBc(dc到2 ghz帶寬)

50后端互補模擬波形輸出

多片同步P/N同步

SyncO_P/N為數據加載和同步選通信號提供了參考。

LVTTL/CMOS數字模式控制輸入

異步復位(RST)引腳引導0階段(IQSL=低)或90(IQSL=高)啟動狀態

用于更新頻率Word和DAC輸出頻率的Strobe輸入(STRBUP/N)

寬的數據加載窗口允許DS 878由存儲器和微控制器控制，FPGA或DSP芯片在時鐘頻率轉換過程中無需打滑或故障就可以更新最多8個時鐘周期的頻率字。

單-5V電源的功耗為4.3W

64針QFN9x9封裝

深圳市立維創展科技是EUVIS的代理經銷商，主要提供EUVIS的全球頂尖的高速數模轉換DAC、直接數字頻率合成器DDS、復用DAC的芯片級產品，以及高速采集板卡、動態波形發生器等產品，原裝現貨，價格優勢，歡迎咨詢。
