AD6657ABBCZ高速ADC芯片ADI產品 原裝現貨
發布時間:2019-11-04 15:21:53 瀏覽:7705
ADC芯片又稱模數轉換器,在數據采集體系中,絕大部分的被檢測目標往往是一些繼續改變的信號模擬量,必須先把模擬量進行轉化成數字量,然后再提供給中心控制芯片進行處理,A/D轉換器需要經過采樣、保持、量化及編碼4個步驟,在實際電路中,采樣和保持的過程是合并進行的,而量化和編碼在轉換過程中是同時實現的

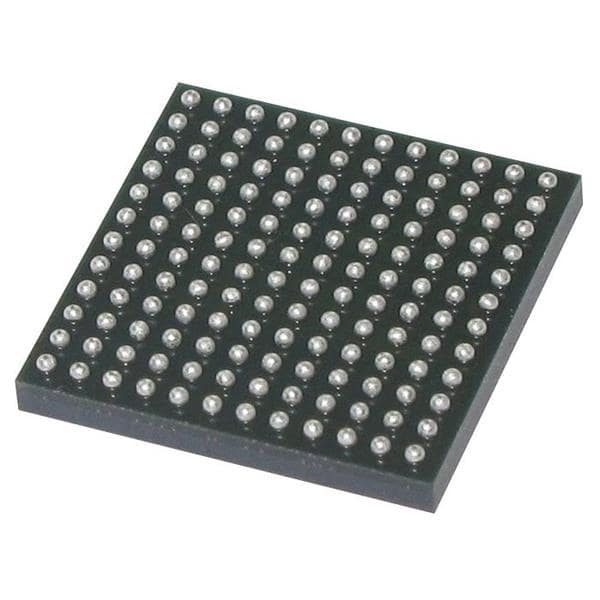

AD6657ABBCZ高速ADC芯片是混合信號雙通道中頻接收機,該ADC芯片是一款支持高動態規模性能、低功耗和小尺寸電信應用的多天線系統,由四個高性能模數轉換器(ADC)和噪聲整形再量化器(NSR)數字模塊組成,采用144引腳無鉛10 mm × 10 mm芯片級球柵陣列(CSP_BGA)封裝,符合RoHS規范,額定工業溫度規模為?40℃至+85℃之間。
AD6657ABBCZ高速ADC芯片的應用范圍廣泛,可適用于通信、分集無線電和智能天線(MIMO)系統、多模式數字接收機(3G) WCDMA、LTE、CDMA2000、 WiMAX、TD-SCDMA、I/Q 解調系統和通用軟件無線電等
AD6657ABBCZ高速ADC芯片重要參數:
數據率:200MSPS
電源電壓最小值:1.7V
電源電壓值:1.9V
封裝類型:BGA
針腳數:144
工作溫度:?40℃~+85℃
MSL:MSL 3 - 168小時
SVHC(高度關注物質):No SVHC (16-Dec-2013)
深圳市立維創展科技是ADI公司的代理經銷商,主要提供數據轉換器、高速DAC、放大器和線性產品、射頻(RF) IC、電源管理產品、基于微機電系統(MEMS)技術的傳感器、其他類型傳感器以及信號處理產品,包括DSP和其他處理器等
詳情了解AD6657ABBCZ高速ADC芯片請點擊:http://m.yzgnjsb.cn/product/502.html
或聯系我們的銷售工程師:0755-83050846 QQ: 3312069749
