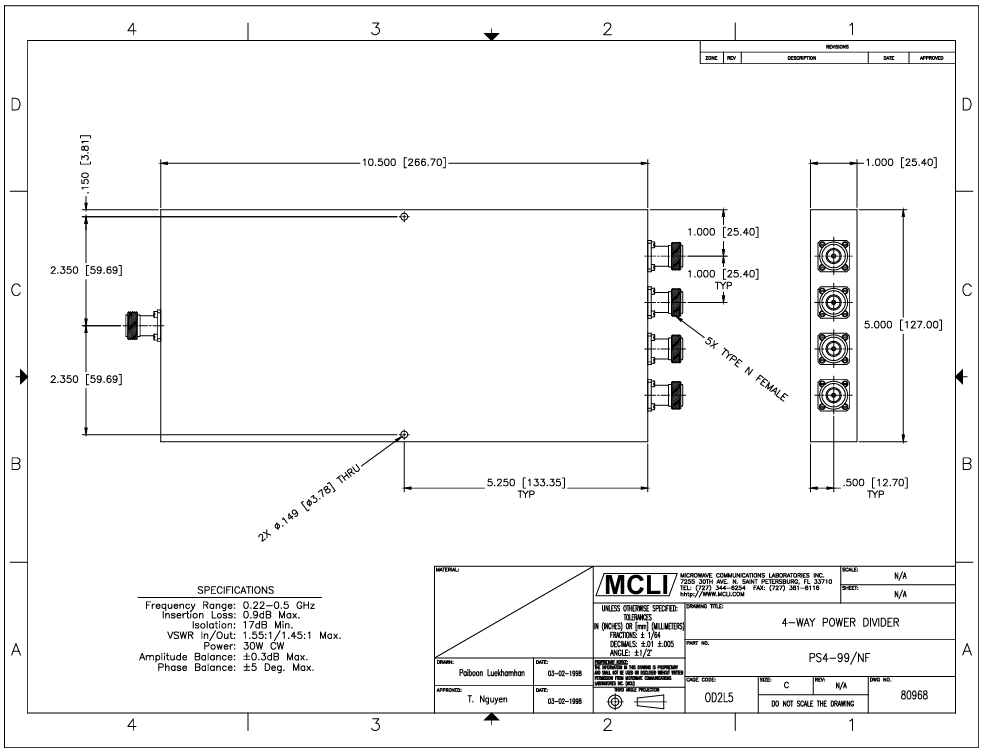

PS4-99 / NF是一款由MCLI推出的4路功分器/組合器，采用 N型母頭（NF）連接器，該器件適用于低頻段射頻系統的功率分配或合成場景，具備高隔離、低插損和良好的相位/幅度一致性，常用于通信基站、測試系統或雷達前端模塊。

規格參數

頻率范圍：0.22 – 0.5 GHz

插入損耗（典型值）：0.9 dB

隔離度（最小值）：17 dB

VSWR（輸入/輸出最大值）：1.55 : 1 / 1.45 : 1

幅度平衡（最大）：±0.3 dB

相位平衡（最大）：±5°

平均功率容量：30 W

性能優勢對比

與固定衰減器的差異

l 動態調節能力：PS4-99/NF為無源器件，通過物理結構實現固定功率分配，而微型連續可變衰減器支持實時調節衰減值（如0-110 dB），適用于需要?jiǎng)討B(tài)控制的場景（如5G基站測試）。

l 應用場景：PS4-99/NF更適合信號分配、多天線系統等固定功率分配需求；微型連續可變衰減器則用于信號強度動態校準、鏈路預算優化等場景。

與同類功分器的對比

l 頻段覆蓋：PS4-99/NF（0.005-0.5 GHz）頻段較窄，但針對超低頻優化；而ARRA 4路功分器（如0.005-12.4 GHz）覆蓋更廣，適用于高頻通信系統。

l 損耗控制：PS4-99/NF插入損耗（0.917 dB）低于部分高頻型號（如8.0-12.4 GHz頻段損耗達1.6 dB），在低頻段性能更優。

應用場景

雷達系統

l 將發射信號分配至多個天線陣列，通過相位平衡控制波束方向，提升探測精度。

l 接收端合并多路回波信號，增強信噪比，適用于軍事監視、氣象雷達等領域。

通信基站

l 在5G基站中，將射頻信號分配至多個扇區天線，擴大覆蓋范圍。

l 結合組合器功能，合并多路上行信號，降低基站接收機復雜度。

測試與測量

l 在頻譜分析儀、網絡分析儀等設備中，將輸入信號分配至多個測試端口，實現并行測量。

l 用于校準射頻組件（如放大器、濾波器）的輸入/輸出功率，確保測試準確性。

深圳市立維創展科技有限公司授權代理銷售MCLI產品，MCLI以其快速高效的工藝和原材料庫存優勢，能夠?qū)崿F(xiàn)快速生產和制造。MCLI符合ISO 9001：2000認證標準，并通過了MIL-I-45208和MIL-Q-9858A認證。歡迎咨詢。
