CHA1077A-98F/00低噪聲放大器現貨供應
發布時間:2025-06-24 16:33:56 瀏覽:52

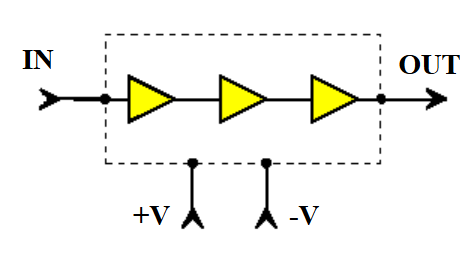

CHA1077A-98F/00是由United Monolithic Semiconductors(UMS)生產的一款W波段的單片三階低噪聲放大器(LNA),致力于射頻和微波應用設計,具有良好的噪聲性能和增益性能。CHA1077A-98F/00選用軍工級工藝技術,溫度范圍-40℃至+85℃,具有良好的熱穩定性和長期可靠性。針對需要替代傳統OPA1612或AD797等運放的場景,CHA1077A-98F/00提供更為優化的射頻性能解決方案。
性能參數
工作頻率范圍:76-77GHz。
小信號增益值:11-19dB(標稱值15dB)。
相位噪聲:4.5-6.5dB(標稱值4.5dB)。
1dB增益值壓縮輸出功率:9dBm。
內部自偏置:所有有源器件都使用內部自偏置。
外部電阻可調式:通過外部電阻可通過更高的增益值或最小相位噪聲
封裝類型:QFN
應用領域:W波段低噪聲放大器,應用于76-77GHz頻率段。
典型裝配和偏置配置
最小相位噪聲配置:不需要外部電阻,直接通過內部自偏置。
高增益配置:通過外部電阻(標稱值2kΩ)調整初級的偏置點,以獲得更好的增益值。
典型應用
毫米波通信:應用于毫米波頻段的通訊系統
機載雷達:適合于雷達探測接收器前端
檢測設備:在高頻檢測設備中作為信號放大模塊
深圳市立維創展科技有限公司授權經銷UMS微波,針對部分型號的UMS產品提供優質的現貨產品庫存,歡迎咨詢。
引腳定義
引腳號 | 引腳名稱 | 描述 |
4, 6, 7, 9 | Ground | 接地,建議不綁定,如需綁定請咨詢更多信息 |
3 | Ground(可選) | 可選接地 |
5 | OUT | 射頻輸出端口 |
8 | IN | 射頻輸入端口 |
0 | +V | 正電源電壓 |
1 | -V1 | 第一級的負電源電壓 |
2 | -V23 | 第二和第三級的負電源電壓 |
