ADRF5020單刀雙擲（SPDT）射頻開關
發布時間：2025-06-23 16:41:13 瀏覽：75

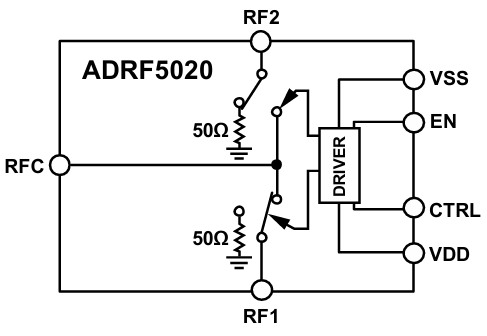

ADRF5020是一款由ADI生產的采用硅工藝技術的通用型單極雙擲（SPDT）開關，采用3 mm×3 mm、20端子焊層柵格陣列（LGA）封裝，在100 MHz至30 GHz范圍內提供高隔離和低插入損耗。該寬帶開關需要+3.3 V和-2.5 V的雙電源電壓，并且提供CMOS/LVTTL邏輯性兼容控制。主要用于測試設備、無線通信、雷達和數據通訊。
產品特性
超寬帶頻率范圍：100 MHz至30 GHz。
非反射式50Ω設計：主要用于廣泛的微波射頻應用。
低插入損耗：最高2.0 dB（至30 GHz）。
高隔離度：最高60 dB（至30 GHz）。
高輸入線性度：
1 dB功率壓縮(P1dB)：標稱值28 dBm。
三階交調截點(IP3)：標稱值52 dBm。
高功率處理效率：
通過線路：24 dBm。
端接線路：24 dBm。
ESD額定值：Class 1，1 kV人體模型（HBM）。
封裝：20引腳，3 mm×3 mm無引腳四方扁平封裝（LGA）。
無低頻雜散：確保信號無雜質。
微波射頻(RF)建立時間：至最終RF輸出的0.1 dB穩定時間為15 ns。
產品優勢
l 非反射式50Ω設計：ADRF5020采用非反射式50Ω設計，降低了信號反射和干擾，提高了數據傳輸質量。
l 高功率處理效率：在通路和端接路徑上均具有高功率性能，主要用于高功率微波射頻應用。
l 有利于集成：采用標準的封裝形式和引腳布局，有利于與其它微波射頻器件集成到電路板設計中。
應用領域
l 測試測量：ADRF5020的高隔離度和低插入損耗使其成為測試測量設備的理想選擇，能夠保證測試數據準確性。
l 微波無線通信與VSAT：在微波無線通信和甚小孔徑終端（VSAT）系統中，ADRF5020能夠提供穩定的信號切換功能。
l 軍用無線通信與雷達探測：其高功率處理效率和高線性度促使ADRF5020主要用于軍用無線通信和機載雷達，能夠滿足嚴格的工作環境要求。
l 通信對抗（ECM）與寬帶通信系統：在通信對抗和寬帶通信系統中，ADRF5020能夠提供高效、精確的信號切換，確保設備的正常運行。
l ADRF5020-EVALZ 是一款完全組裝好的4層評估板，基于RO4003材料。需要+3.3 V和-2.5 V雙電源電壓供電，提供CMOS/LVTTL邏輯兼容控制。評估板上的RF輸入信號可以通過2.4mm邊緣發射RF連接器RFC輸入，RF輸出信號可以在RF1和RF2連接器上測量。
深圳市立維創展科技是ADI的分銷商，主要提供放大器、線性產品、數據轉換器、音視頻產品、寬帶產品、時鐘和定時IC、光纖通信產品、接口和間隔、MEMS和傳感器、電源和熱經管、處理器和DSP、射頻和圖形處理器、開關和分配器等，產品原裝現貨，價格優勢，歡迎咨詢。
競品對比（44GHz級別）
型號 | 工藝 | IL@28GHz | 尺寸 |
ADRF5020 | SOI | 1.3dB | 3mm×3mm |
HMC1114 | GaAs | 1.8dB | 4mm×4mm |
SKY13370 | pHEMT | 2.1dB | 2mm×2mm |
