RFLUPA18G40GD寬帶固態功率放大器18GHz-40GHz
發布時間:2025-06-06 16:29:24 瀏覽:178

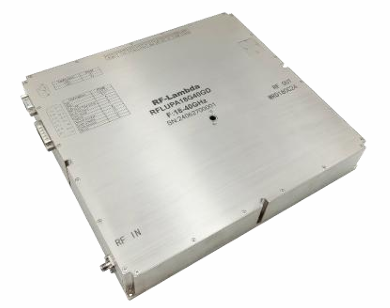

RFLUPA18G40GD是一款由 RF-Lambda 生產的寬帶固態功率放大器,頻率范圍為18至40GHz。 RFLUPA18G40GD的典型功率輸出為48dBm。典型的小信號增益為65dB,增益平坦度為±6dB。這種性能是通過使用GaN器件實現的。RFLUPA18G40GD使用+36VDC電源。功率放大器輸入連接器為2.92mm母頭,輸出連接器為WRD180C24。
技術參數
頻率范圍:18 GHz 至 40 GHz。
小信號增益:52 dB 至 65 dB。
飽和輸出功率(Psat):44 dBm 至 48 dBm。
1 dB 壓縮點(P1dB):41 dBm 至 42 dBm。
電源電壓:+36 VDC。
工作電流:16 A 至 25 A。
功率附加效率(PAE):10%。
輸入輸出阻抗:50 Ω匹配。
輸入連接器:2.92 mm - female。
輸出連接器:WRD180C24。
工作溫度范圍:-40°C 至 +60°C。
特征
?固態功率放大器
?典型小信號增益65dB
?典型輸出飽和功率48dBm
?電源電壓+36VDC
?50歐姆匹配輸入/輸出
典型應用
?無線基礎設施
?軍事和航空航天應用
?測試儀器
?雷達系統
?5G無線通信
?微波無線電系統
?TR模塊
?研究與開發
?蜂窩基站
深圳市立維創展科技是RF-LAMBDA公司的代理經銷商,通常供應RF-LAMBDA的產品包括:無源控制模塊,有源控制模塊,寬帶功率放大器,窄帶PA和驅動放大器,產品生產線均根據美國軍用設計標準與生產制造,現已廣泛運用于航天、航空、軍用設備、衛星通訊、雷達等高端工程項目,歡迎咨詢。
