CHA5115-QDG X波段中功率放大器

發布時間：2024-11-14 17:28:49     瀏覽：592

CHA5115-QDG是UMS的一款致力于X波段設計與應用的單片兩級GaAs中功率放大器。

CHA5115-QDG通常情況下具備28dBm的輸出功率，在3dB增益壓縮下具備30%的功率附加效率。

CHA5115-QDG選用滿足RoHS標準化的SMD封裝。

主要特征

頻率段：8-12GHz

輸出功率：28dBm@3dBcomp

線性增益：21.5dB

高PAE：30%@3dBcomp

靜態偏置點：Vd=8V，Id=190mA

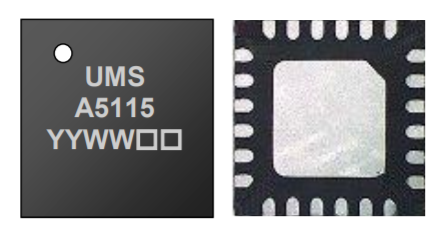

24l-QFN4x4

MSL3

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。


AMPLIFIER – MPA

Reference

RF Bandwidth (GHz)

Gain
   (dB)

IP3
   (dBm)

P-1dB OUT
   (dBm)

Sat. Output Power
   (dBm)

Bias
   (mA)

Bias
   (V)

Case

min

max

CHA5115-QDG

8

12

24

-

27.5

29

190

8

QFN
