CHA4220-QGG分布式驅動放大器UMS

發布時間：2024-10-17 17:11:34     瀏覽：724

UMS的CHA4220-QGG是款分布式驅動放大器，頻率范圍在0.1至20GHz期間。

CHA4220-QGG致力于普遍使用需求設計，如電子戰、X和Ku點到點無線通信及其測試設備。

CHA4220-QGG選用0.25μm柵極尺寸功率pHEMT工藝技術，具備橫穿基板的盲孔、空氣橋和光學柵極光刻技術。

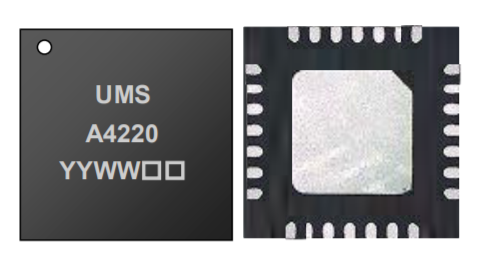

CHA4220-QGG選用5x5 QFN封裝，輸入輸出RF連接獲取到50Ω。

主要特征

寬帶性能：0.5-20GHz

典型線性增益：17dB

P1dB:20dBm

Psat:23dBm

OIP3:28dBm

典型相位噪聲：3dB

直流電偏置電壓：Idq=120mA@Vd=6.5V，Vg1#-0.3V，Vg2=1.5V。

28LQFN 5x5

MSL3

深圳市立維創展科技有限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。


AMPLIFIER – MPA

Reference

RF Bandwidth (GHz)

Gain
   (dB)

IP3
   (dBm)

P-1dB OUT
   (dBm)

Sat. Output Power
   (dBm)

Bias
   (mA)

Bias
   (V)

Case

min

max

CHA4220-QGG

0.5

20

17

28

20

23

120

6.5

QFN
