電源模塊如何產生負壓輸出？

發布時間：2024-05-08 11:28:55     瀏覽：837

由于電子行業的應用需求，常見電源模塊主要為正壓輸出，較少出現同時兼顧正壓和負壓輸出。怎樣在最低的工作量的前提下，實現負壓輸出的要求，我們分享一下Cyntec的非隔離DC-DC電源模塊的負壓應用。

正常情況下，這類DC-DC電源模塊產品MUN3CAD01-SB的參數，如：

Part NumberDimension(mm)     InputOutput
L WTVoltage(V)Voltage(V)
MUN3CAD01-SB2.02.51.12.5~5.50.8~4.0

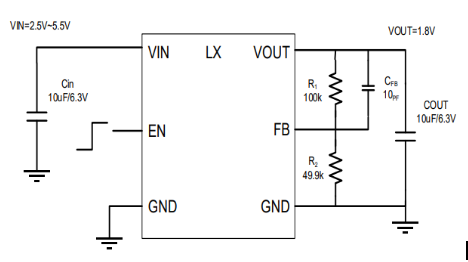

其正壓輸出應用的電路如下：

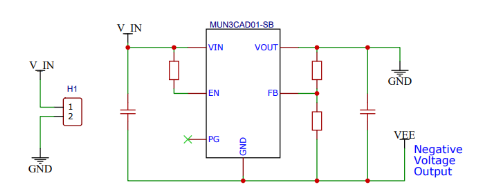

而要實現負壓輸出，也很簡單，電路如下：


同樣的處理方式，Cyntec大部分的DC-DC電源模塊產品，均可以實現負壓輸出，無需增加太多的電路改動。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。目前，立維創展存有大批量Cyntec電源庫存，產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。
