?XC9252系列降壓DC/DC控制器TOREX

發布時間：2024-03-04 17:10:38 瀏覽：1086

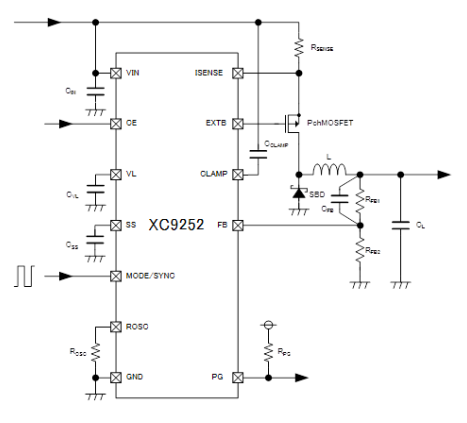

TOREX的XC9252系列是款30V降壓DC/DC控制器IC。因為P溝道MOSFET作為外部驅動晶體管，因此能夠在低輸入電壓中工作。此外，作為負載電容(CL)能夠使用陶瓷電容等低ESR電容。

XC9252系列降壓DC/DC控制器配置了0.8V參考電壓源，通過外部電阻(RFB1RFB2)，能夠設置從1.0 v ~任意輸出電壓。

XC9252系列降壓DC/DC控制器通過把外部電阻器連接上ROSC端子，DC控制器能夠在280 kHz至550 kHz的范圍內任意設置開關頻率。此外，應用模式/同步端子，使相較于內部CLK±25%的范圍與外部CLK同步，能夠抑制不需要的噪音。PWM/PFM自動控制在輕載時通過PFM控制管理，實現從輕載到重載整個板塊的高效率。

至于軟啟動時間，能夠通過向SS端子增加外部容量來任意設置軟啟動時間。

XC9252系列降壓DC/DC控制器具備內嵌UVLO功能當輸入電壓小于2.5V時，能夠強制性驅動晶體管停止運行。作為保護電路，內嵌過流保護電路短路保護電路和超溫關機電路可確保安全生產應用。

特點

輸入電壓范圍：3.0V～30V(最高定格36V)

FB電壓：0.8V(±2%)

消耗電流：30μA(@300kHz)

頻率范圍：280kHz～550kHz(由外接電阻設置)

外部CLK同步：相較于振蕩頻率±25%的范圍

保護電路：

過流受限（由外接電阻設置）

自動復歸(XC9252A/B)

積分閂鎖保護(XC9252C)

超溫關閉

電容：低ESR電容

溫度范圍：-40℃～+105℃

適應環保規定：與EU RoHS規格對應、無鉛化

TOREX半導體主要提供COMS、傳感器、二極管等元器件，產品以小體積、性能卓越而著名。

深圳市立維創展科技有限公司優勢分銷TOREX電源器件，大量現貨庫存，歡迎咨詢。

型號	Type	Output Voltage	Oscillation Frequency	Packages
XC9252A08AVR-G	Without Latch protection, with chip enable	0.8V	Adjastable	TSSOP-16(Type A,C)
XC9252B08ADR-G	Without Latch protection, chip enable	0.8V	Adjastable	USP-10B(Type B)
XC9252C08AVR-G	Without Latch protection, with chip enable	0.8V	Adjastable	TSSOP-16(Type A,C)
