HS20116評估板

發布時間：2022-06-06 16:50:21 瀏覽：1406

評估板適用于HS20116，高效率DC/DC電源模塊。評估板在12V輸入電壓范圍內的負載電流高至20A時形成+5V輸出電壓。輸出設置電阻器R11可以調節以評估不同的輸出電壓。

輸出電流保護點（OCP）可設置電阻器R8和R9。HS20116開關頻率為300kHz，采用所提供的模塊可實現高至95%的效率。

電氣規格：

Parameters	Symbol	Value	Unit
Input Voltage Range	VIN	12	V
Output Voltage	VOUT	5	V
Output Current	IOUT	20	A

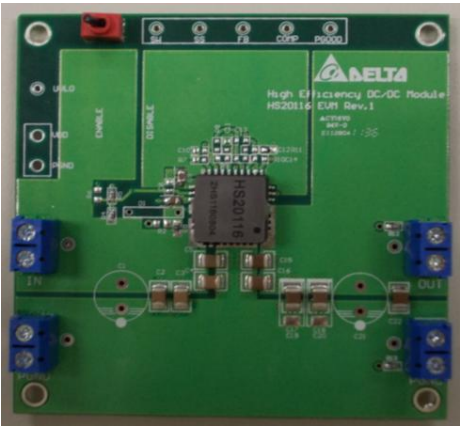

EVALUATION BOARD:

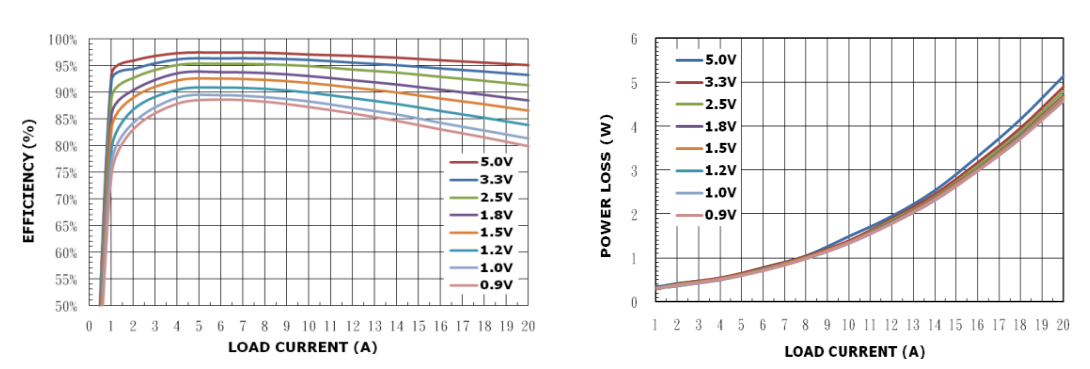

EFFICIENCY AND POWER LOSS:

過流性能通過應用電感的等效串聯電阻DCR來監測電流，因而保護轉換器免遭短路輸出的影響。ILIM和VSH引腳（RILIM和RVSH）的電阻網絡編程設置為過電流跳閘水平。如果監測到過電流，輸出立即停止，并在hiccup模式循環軟啟動性能（7個虛擬軟啟動超時，隨后最多一個真實超時），以提供故障保護。如果未清除短路狀況，循環將無期限繼續。過電流性能將在由等式8確保的峰值電感電流（IPEAK）下跳閘。

深圳市立維創展科技授權代理Cyntec全線產品，致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠，質量保證，并為中國大陸市場提供技術支持，歡迎咨詢。

詳情了解HS20116請點擊：http://m.yzgnjsb.cn/article/3120.html
