MUN12AD03-SECM評估板
發布時間:2022-05-26 16:47:58 瀏覽:1249
Cyntec評估板用作MUN12AD03-SECM,高效率DC/DC電源模塊。評估板在負載電流高至3A時形成+5.0V輸出電壓。輸出電壓可利用分壓電阻器(RFB\uT和RFB\uB)進行編程。MUN12AD03-SECM開關頻率為1MHz,采用所提供的元件可實現高至91%的效率。
電氣規格:
Parameters | Symbol | Value | Unit |
Input Voltage Range | VIN | 4.5~17 | V |
Output Voltage | VOUT | 1.0~5.0 | V |
Output Current | IOUT | 3 | A |

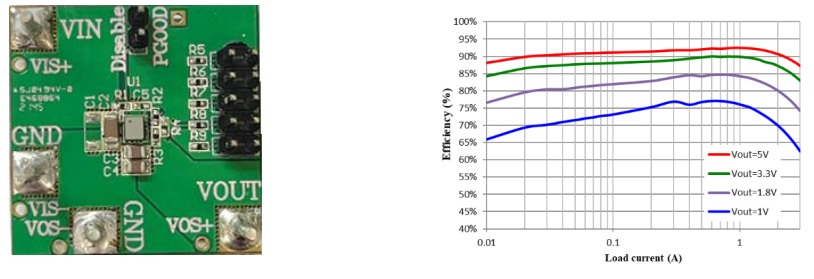

EVALUATION BOARD & EFFICIENCY::
MUN12AD03-SECM具備內部0.8V±1.5%參考電壓。輸出電壓可利用分壓電阻器(RFB\uT和RFB\uB)進行編程。輸出電壓可利用方程式1計算,電阻器的選擇可參考表1。
深圳市立維創展科技授權代理Cyntec全線產品,致力為客戶提供高品質、高質量、價格公正的電源模塊產品。產品原裝原廠,質量保證,并為中國大陸市場提供技術支持,歡迎咨詢。
詳情了解MUN12AD03-SECM請點擊:http://m.yzgnjsb.cn/article/3322.html
