鏡像預失真線性功率放大器

發布時間：2018-06-05 15:21:36 瀏覽：2633

我們提出了一種新型的預失真線性化技術：“鏡”“預失真”。在常規預失真功率中放大器（PA），AM-AM和AM-PM失真（或IMD3，第三階互調）PA的失真和IMD5不知道。測量前。鏡面預失真技術，我們選擇一個具有相同設計的PA，但比PA小，作為一面鏡子Predistorter（PD）。自鏡像PD的非線性特色主干PA，無需對于PD或PA的非線性特性。

我們已經把這個概念減少到實踐中去了。建立具有23 dB的鏡像預失真線性PAIMD3的改進，以2聲調總輸出功率為34 dBm，具有7.5 dB的離P1dB41.5 dBm。指數項-功率放大器，線性化，預失真，互調。

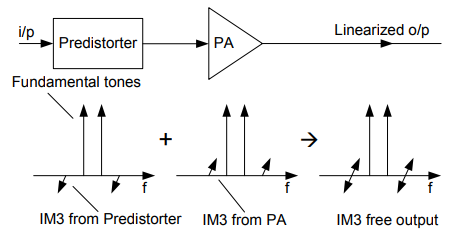

當前無線通信標準需要高數據速率來承載語音、數據和視頻。在為了在給定的有限帶寬中攜帶高數據速率，OFDM等高效調制技術采用64 QAM。在這種調制中，有是在一定時間內的電壓多載波同相，振幅相加創建非常高的峰均比（PAR）可能達到15分貝。這個高點會帶動一個常規PA飽和；產生信號失真和產生帶外干擾。一解決這個問題的方法是使用高功率PA。A類模式和后退（BO）10-12dB。但這技術導致非常低效的PA。有各種線性化技術。用于增加PA的線性度，允許使用在較低的BO值，因此具有較高的效率。這些技術包括反饋，前饋和數字和模擬預失真〔1〕〔2〕。綜上所述，模擬預失真（圖1）趨于在復雜度之間提供良好的折衷，帶寬和線性度的提高。不同的方式被用來實現模擬預失真電路一種方法是使用簡單的二極管。PA前面的電路并選擇其尺寸和偏壓以補償其AM-PM非線性。雖然該技術簡單易行，易于集成。在一個封裝中使用PA，線性度提高。報道非常有限，不能很好地跟蹤。較高的輸出功率電平〔3〕-〔4〕。另一種方法是使用Cube預失真〔5〕-〔6〕IMD3的改進可以實現，但與增加了第五階和更高階非線性。在〔7〕-〔9〕IMD3和IMD5是獨立的。使用兩個Cube預失真電路進行改進隨著復雜性的增加。更簡單在[10 ]中提出了改進IMD3兩者的技術。和IMD5通過使用新的CuBER PD設計。
