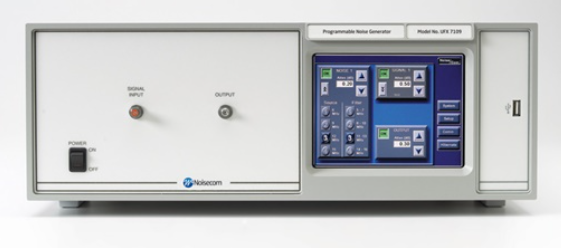

Noisecom UFX700A寬帶AWGN噪聲發生器
發布時間：2020-10-28 15:20:30 瀏覽：2012
Noisecom UFX700A寬帶AWGN噪聲發生器具有強大的單板計算機，具有靈活的體系結構，可以為高級測試系統創建復雜的自定義噪聲信號。Noisecom UFX700A寬帶AWGN噪聲發生器多功能平臺，可滿足最苛刻的設計要求。精密零件提供高輸出功率和出色的平面度，靈活的計算機結構允許控制多個衰減器、開關和濾波器組。
Noisecom UFX700A寬帶AWGN噪聲發生器標準射頻配置包括寬帶噪聲源和噪聲路徑衰減器，最大衰減范圍為127dB，相位為1dB。可以提供額外的衰減范圍和相位。可選過濾器可以指定為低通、高通、帶通或帶阻組合。Noisecom UFX700A寬帶AWGN噪聲發生器與高級開關電路相結合，設計者可以創建多種路徑組合。信號輸出連接器可以位于前面板或后面板，便于客戶從工作臺或機架系統訪問。信號合并器和信號衰減器(可選)允許獨立控制噪音和信號路徑，以便在誤碼率測試時更改信噪比。
Noisecom UFX700A寬帶AWGN噪聲發生器設備具有觸摸屏TFT顯示器、鼠標和鍵盤，用于手動控制或ATE遠程控制的標準以太網。也可以使用可選的Ieee488.2 GPIB和RS232遠程接口。
Noisecom UFX700A寬帶AWGN噪聲發生器的主要規范和功能
提供n型、BNC或SMA連接器
1 dB到127 dB衰減或0.1 dB階段(可選)
信號路徑衰減器(可選)
SP6T開關允許4個內部/外部過濾器路徑
帶通、低痛、痛苦或缺口過濾器
標準以太網或可選GPIB遙控器
后面板接口(可選)
深圳市立維創展科技是Noisecom的代理商，主要提供Noisecom的二極管和噪聲源系列產品，產品原裝原廠，價格優勢，質量保證，并且部分產品型號原裝庫存，歡迎咨詢。
詳情了解Noisecom射頻微波請點擊：http://m.yzgnjsb.cn
或聯系我們的銷售工程師：0755-83050846 QQ: 3312069749
UFX7000A Series Output Characteristics |
Model | Frequency Band | Power | dBm / Hz (dBm) | Flatness (dB) | uV / root (Hz) |
UFX7101A | 10 Hz - 20 kHz | +13 | -30 | ±0.5 | 7071 |
UFX7103A | 10 Hz - 500 kHz | +13 | -44 | ±0.5 | 1414 |
UFX7105A | 10 Hz - 10 MHz | +13 | -57 | ±0.5 | 316 |
UFX7107A | 100 Hz - 100 MHz | +13 | -67 | ±0.75 | 100 |
UFX7108A | 100 Hz - 500 MHz | +10 | -77 | ±1.0 | 31.6 |
UFX7109A | 100 Hz - 1 GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7110A | 100 Hz - 1.5 GHz | +10 | -82 | ±1.5 | 18.2 |
UFX7111A | 1 GHz - 2GHz | +10 | -80 | ±1.5 | 22.4 |
UFX7112A | 1 MHz - 2 GHz | 0 | -93 | ±2.0 | 5.01 |
UFX7113A | 10 MHz - 3 GHz | 0 | -95 | ±2.5 | 5.01 |
UFX7114A | 10MHz to 4 GHz | -7 | -103 | ±2.5 | 1.58 |
UFX7124A | 2 GHz - 4 GHz | -10 | -103 | ±2.0 | 1.58 |
UFX7116A | 10 MHz - 6 GHz | -12 | -110 | ±3.0 | 0.71 |
UFX7126A | 2 GHz - 6 GHz | -14 | -110 | ±2.5 | 0.71 |
UFX7128A | 10 MHz - 10 GHz | -17 | -117 | ±3.5 | 0.3251 |
UFX7218A | 2 GHz - 18 GHz | -20 | -122 | ±2.0 | 0.18 |
UFX7226A | 2 GHz - 26.5 GHz | -18 | -122 | ±3.0 | 0.18 |
UFX7240A | 2 GHz - 40 GHz | -20 | -126 | ±4.0 | 0.11 |
UFX7900A Series (1 Watt output) Output Characteristics |
Model | Frequency Band | Power | dBm/Hz | Flatness (dB) |
UFX7903A | 500 Hz - 500 kHz | +30 | -27 | ±2 |
UFX7905A | 500 Hz - 10 MHz | +30 | -40 | ±2 |
UFX7907A | 250 kHz - 100 MHz | +30 | -50 | ±2 |
UFX7908A | 1 MHz - 200 MHz | +30 | -53 | ±2 |
UFX7909A | 1 MHz - 300 MHz | +30 | -55 | ±2 |
UFX7910A | 2 MHz - 500 MHz | +30 | -57 | ±2 |
UFX7911A | 5 MHz - 1 GHz | +30 | -60 | ±3 |
