AM254540WM-EM-R功率放大器AMCOM原裝庫存

發布時間：2019-12-20 15:13:37 瀏覽：1686

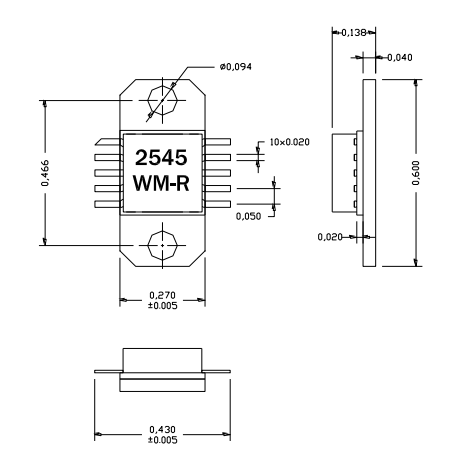

AM254540WM-EM-R是AMCOM的砷化鎵HiFET MMIC功率放大器系列的一部分。這么高效率MMIC是一個2級GaAs-pHEMT功率放大器，偏置電壓為10～13V。輸入和級間匹配網絡覆蓋2.5到4.5GHz。這個MMIC需要輸出外部匹配到您感興趣的波段之間2.5GHz至4.5GHz提供最大帶寬靈活性。例如，一個可用的評估委員會在12V的3.4到3.6GHz頻帶上具有超過17dB的增益、10瓦（40dBm）的飽和輸出功率。該MMIC是一個陶瓷封裝，在較低的封裝層次上有射頻和直流引線，以便于低成本SMT組件到PC板。當直接安裝到印刷電路板上時，請參閱應用說明AN700。由于高直流功耗，我們強烈建議將這些設備直接安裝在金屬散熱片上。AM254540WM-FM-R是安裝在鍍金銅法蘭托架上的AM254540WM-BM-R。新興市場封裝與FM封裝具有相同的占地面積，采用直引線和銅/鎢法蘭代替銅法蘭。法蘭上有兩個螺孔，便于擰到金屬散熱器上。這個MMIC是符合RoHS。

AM254540WM-EM-R功率放大器AMCOM原裝庫存

AM254540WM-EM-R特征

頻率應用從2.5到4.5GHz

高輸出功率，P1dB=38dBm

高增益>17dB

從2.5到4.5GHz匹配的輸入

高效>35%

AM254540WM-EM-R應用

WiMAX公司

MMDS

無線局域網中繼器

12V應用

AM254540WM-EM-R重要參數

頻率：2.5-4.5GHz

增益：17

P1dB（DBM）：38

PSAT（DBM）：39

效率：35

VD（V）：12

深圳市立維創展科技是AMCOM公司總代理，其主要微波寬帶產品包括射頻晶體管、MMIC功率放大器、混合放大器模塊、寬帶放大器、高功率放大器模塊、帶RF和DC連接器的高功率放大器模塊和低噪聲放大器，功率放大器，開關，衰減器，移相器以及上/下邊變頻器的定制。
